更多>>關于PDI品牌傳播頻譜時脈振蕩器的介紹與產品料號
來源：http://www.sedorisc.com 作者：康華爾電子 2019年12月02
關于PDI品牌傳播頻譜時脈振蕩器的介紹與產品料號
美國PDI晶振這個品牌在國內市場早已小有名氣,并且已經積累了一定的用戶群體,主要設計和生產各種石英晶體振蕩器,在這方面是業界的佼佼者.本文主要介紹PDI公司自主研發制造的傳播頻譜時脈振蕩器,及其他振蕩器類型的產品料號,讓廣大用戶群體更加了解什么是晶體振蕩器,以及一些專業的知識.
傳播頻譜能夠有效的減少EMI:
PDI現已有售且發布兩款新的傳播頻譜振蕩器分別是SSOC5和SSOC7.這新的SSOC5和SSOC7時脈振蕩器提供有效率的方法并降低了整個系統源頭的電磁干擾.SSOC5和SSOC7調變輸出頻率可以將電磁干擾降低到15dB相對固定的晶體振蕩器.SSOC5和SSOC7運作在3.3V的供電電壓與CMOS時脈產生器產生方波固定輸出頻率范圍分別為6.00MHz到160.00MHz和220.00MHz到3.6MHz.
一個傳播頻譜晶體時脈振蕩器具有輸出頻率調變,可減少輸出信號上的電磁干擾.頻率源,如石英晶體振蕩器、相位鎖定回路(PLL)合成器和其他類型的時脈信號產生器的主要來源是EMI的電子電路.使用一個傳播頻譜時脈振蕩器在設計和開發階段的否定需要昂貴的EMI抑制技術.如過濾元件,屏蔽罩和多種接地和電源層.這些優點并采用低EMI傳播頻譜振蕩器來做監管測試,在更短的時間進入市場來降低系統成本.
PDI特定一個負載終止為15pF及上升和下降時間為4.0ns最大(10％至90％的波形).SSCO5和SSCO7提供了±25ppm,±50ppm及±100ppm的頻率穩定性選擇在工作溫度范圍0℃至+70℃和-40℃至+85℃的范圍.該SSOC5采用4-PinSMD封裝,尺寸為5.0mm(長)x3.2mm(寬)x1.2mm(高)和SSOC7是采用4-PinSMD封裝,尺寸為7.0mm(長)x5.0mm(寬)x1.8mm(高).典型應用包括辦公設備,電腦系統,電信,機頂盒和嵌入式系統.
XO(Crystal Oscillators) Commercial Grade石英晶體振蕩器商業等級:

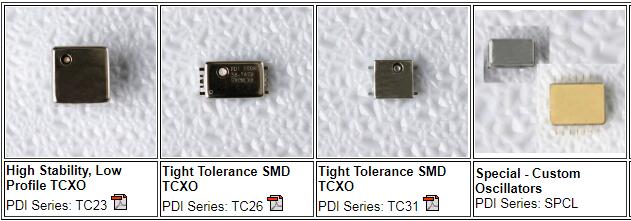

TCXO（溫度補償晶體OSC）嚴格公差的晶體–低相位噪聲振蕩器。溫補晶振-高精度晶體-低相位雜訊振蕩器：

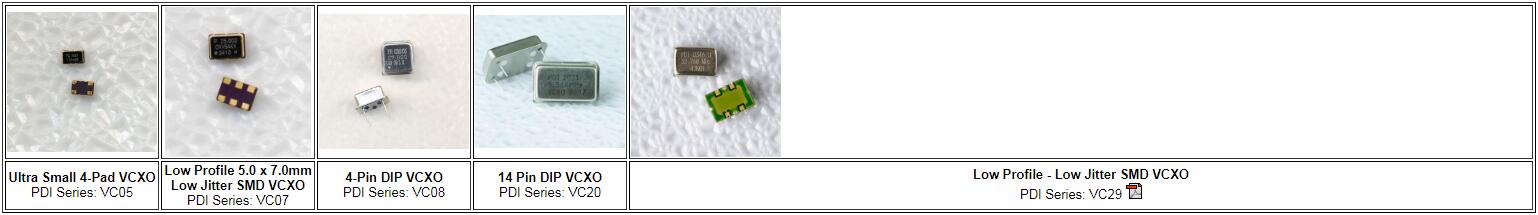

VCXO(Voltage Controlled Crystal Oscillators)電壓控制石英振蕩器:

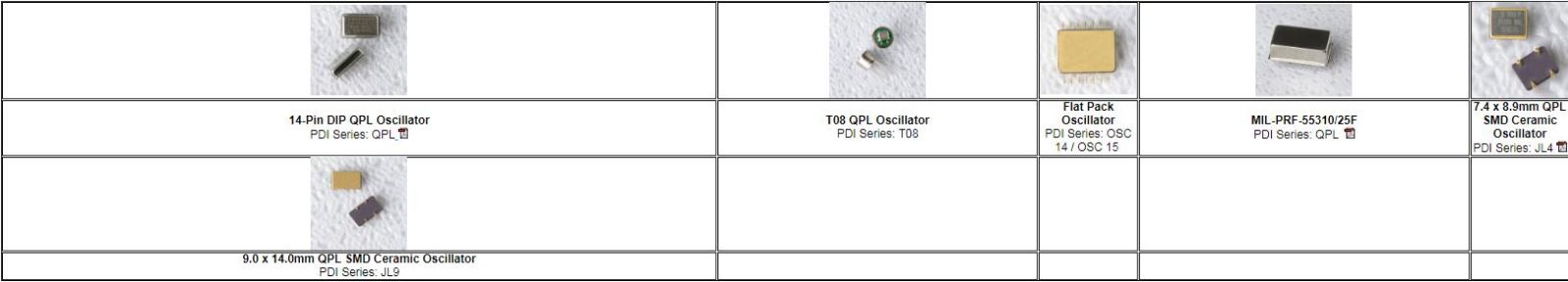

QPL Crystal Oscillators Mil-O-55310軍規晶體振蕩器:
反高頻濾波器:
PDI反即時通訊5700高頻系列,2極晶體濾波器的設計只適合惡劣環境,特別是針對軍事和航空電子的應用.隨著頻率范圍從60至250Mhz(基本),理想的高頻無線電應用在DSP技術.它以小尺寸取代目前的通孔,2極濾波器用于屋頂設備.請參訪精密晶體濾波器可了解更多有關的設備.
時脈振蕩器極高溫的應用:
極端溫度適合新的微型石英晶體振蕩器
PDI發布并推出新的微型時脈振蕩器的OC8037,這是針對極端溫度和惡劣環境的應用.極端條件十分支持,這一新的有源晶振提供了廣泛的工作溫度,包括-40℃至+85℃,-55℃至+125℃和其他選項,以支持更高的工作溫度.是否適合在惡劣環境中,OC8037還提供了一個高沖擊性和高抗振動的時脈振蕩器.
石英晶體振蕩器提供了一個工作頻率范圍,頻率高達160MHz的方波HC-CMOS/AC-CMOS輸出,頻率穩定度為+/-50ppm輸出和兩個電源電壓選項:3.3V和5V.隨著范圍廣泛的應用,包括一些非常利基于工業的發展,如井下鉆孔以及深海地質調查設備,這是一個具有挑戰性裝置的應用能力,在極端溫度環境是一個必備的！
新振蕩器的典型應用包括航空電子系統設備,如空中計算機、駕駛艙儀表、顯示器、汽車系統和醫療設備.新的微型時脈振蕩器采用符合標準RoHS的4-PinSMD陶瓷封裝小巧尺寸8.0毫米(L)x3.7毫米(W)x2.0毫米(D)OC8037振蕩器可以提供在K單位上磁帶和卷軸.請致電,我們會提供一個詳細的規范,并樂意提供原型石英晶體振蕩器樣品的新設計.
關于PDI品牌傳播頻譜時脈振蕩器的介紹與產品料號
美國PDI晶振這個品牌在國內市場早已小有名氣,并且已經積累了一定的用戶群體,主要設計和生產各種石英晶體振蕩器,在這方面是業界的佼佼者.本文主要介紹PDI公司自主研發制造的傳播頻譜時脈振蕩器,及其他振蕩器類型的產品料號,讓廣大用戶群體更加了解什么是晶體振蕩器,以及一些專業的知識.
傳播頻譜能夠有效的減少EMI:
PDI現已有售且發布兩款新的傳播頻譜振蕩器分別是SSOC5和SSOC7.這新的SSOC5和SSOC7時脈振蕩器提供有效率的方法并降低了整個系統源頭的電磁干擾.SSOC5和SSOC7調變輸出頻率可以將電磁干擾降低到15dB相對固定的晶體振蕩器.SSOC5和SSOC7運作在3.3V的供電電壓與CMOS時脈產生器產生方波固定輸出頻率范圍分別為6.00MHz到160.00MHz和220.00MHz到3.6MHz.
一個傳播頻譜晶體時脈振蕩器具有輸出頻率調變,可減少輸出信號上的電磁干擾.頻率源,如石英晶體振蕩器、相位鎖定回路(PLL)合成器和其他類型的時脈信號產生器的主要來源是EMI的電子電路.使用一個傳播頻譜時脈振蕩器在設計和開發階段的否定需要昂貴的EMI抑制技術.如過濾元件,屏蔽罩和多種接地和電源層.這些優點并采用低EMI傳播頻譜振蕩器來做監管測試,在更短的時間進入市場來降低系統成本.
PDI特定一個負載終止為15pF及上升和下降時間為4.0ns最大(10％至90％的波形).SSCO5和SSCO7提供了±25ppm,±50ppm及±100ppm的頻率穩定性選擇在工作溫度范圍0℃至+70℃和-40℃至+85℃的范圍.該SSOC5采用4-PinSMD封裝,尺寸為5.0mm(長)x3.2mm(寬)x1.2mm(高)和SSOC7是采用4-PinSMD封裝,尺寸為7.0mm(長)x5.0mm(寬)x1.8mm(高).典型應用包括辦公設備,電腦系統,電信,機頂盒和嵌入式系統.
XO(Crystal Oscillators) Commercial Grade石英晶體振蕩器商業等級:
TCXO（溫度補償晶體OSC）嚴格公差的晶體–低相位噪聲振蕩器。溫補晶振-高精度晶體-低相位雜訊振蕩器：
VCXO(Voltage Controlled Crystal Oscillators)電壓控制石英振蕩器:
QPL Crystal Oscillators Mil-O-55310軍規晶體振蕩器:
反高頻濾波器:
PDI反即時通訊5700高頻系列,2極晶體濾波器的設計只適合惡劣環境,特別是針對軍事和航空電子的應用.隨著頻率范圍從60至250Mhz(基本),理想的高頻無線電應用在DSP技術.它以小尺寸取代目前的通孔,2極濾波器用于屋頂設備.請參訪精密晶體濾波器可了解更多有關的設備.
時脈振蕩器極高溫的應用:
極端溫度適合新的微型石英晶體振蕩器
PDI發布并推出新的微型時脈振蕩器的OC8037,這是針對極端溫度和惡劣環境的應用.極端條件十分支持,這一新的有源晶振提供了廣泛的工作溫度,包括-40℃至+85℃,-55℃至+125℃和其他選項,以支持更高的工作溫度.是否適合在惡劣環境中,OC8037還提供了一個高沖擊性和高抗振動的時脈振蕩器.
石英晶體振蕩器提供了一個工作頻率范圍,頻率高達160MHz的方波HC-CMOS/AC-CMOS輸出,頻率穩定度為+/-50ppm輸出和兩個電源電壓選項:3.3V和5V.隨著范圍廣泛的應用,包括一些非常利基于工業的發展,如井下鉆孔以及深海地質調查設備,這是一個具有挑戰性裝置的應用能力,在極端溫度環境是一個必備的！
新振蕩器的典型應用包括航空電子系統設備,如空中計算機、駕駛艙儀表、顯示器、汽車系統和醫療設備.新的微型時脈振蕩器采用符合標準RoHS的4-PinSMD陶瓷封裝小巧尺寸8.0毫米(L)x3.7毫米(W)x2.0毫米(D)OC8037振蕩器可以提供在K單位上磁帶和卷軸.請致電,我們會提供一個詳細的規范,并樂意提供原型石英晶體振蕩器樣品的新設計.
關于PDI品牌傳播頻譜時脈振蕩器的介紹與產品料號
