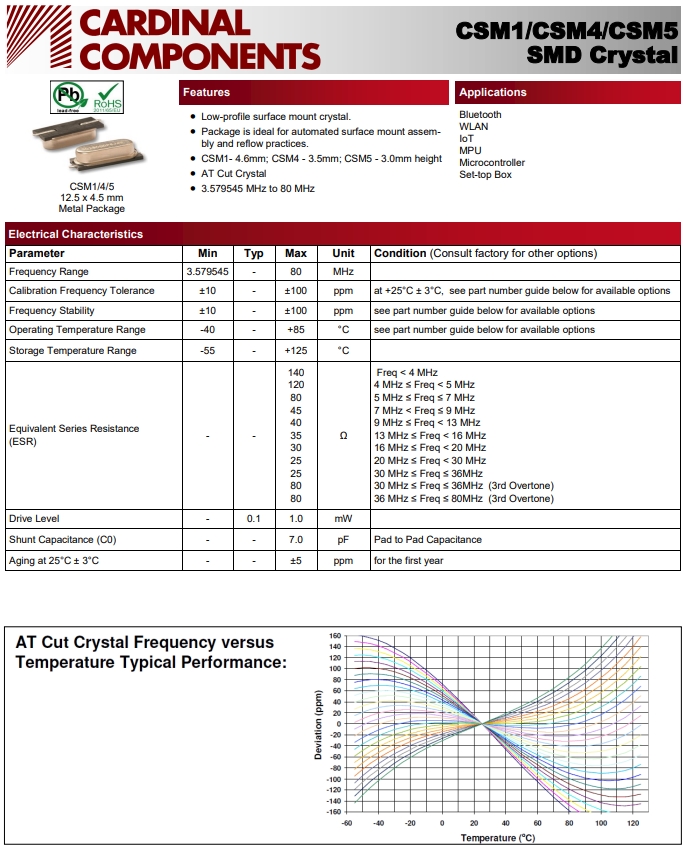

Cardinal石英晶體CSM1Z-A5B2C5-40-25.0D18-F振動方塊詳細解說，Cardinal是一家十分知名晶振品牌公司，憑著自身的智慧與努力，開發大量優質的產品，所研發設計出來優質貼片晶振產品之中，編碼CSM1Z-A5B2C5-40-25.0D18-F是一款大尺寸晶振，尺寸為11.4*4.7mm,頻率為25MHZ，產品特點：低輪廓表面安裝晶體，包裝是自動化表面貼裝組裝和回流實踐的理想選擇。CSM1- 4.6mm;CSM4 - 3.5mm;CSM5-3.0mm高度，AT切割水晶，3.579545MHz-80MHz，產品主要應用范圍：藍牙，無線局域網，物聯網，微控制器，單片機，機頂盒等領域。

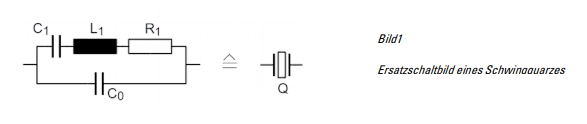

Cardinal公司資深技術人員研究發現機械石英晶體諧振器振動, 由適當頻率的交流場刺激壓電, 可以對比由串行振蕩電路和并聯電路組成的電動替換圖像已具備的能力。常見的參數是動態容量。 C1,動態電感L1,串聯電阻R1,構成所謂的動態分支,以及并行容量C0.

容量C1對應于石英的彈性常數,振動的電感L1在電阻R1中,我們總結了由于高品質石英晶體,支架和內部摩擦引起的損失。 由周圍的大氣層一起衰減。最后,電極表面在石英表面至容量C0.
使用此替換圖像,可以將動態分支的低孔串聯共振fs與C1和L1還解釋了來自C0的平行振蕩回路的高聲平行共振fp, 在這種情況下 感應動態分支與C1和L1。 作為振動夸克的串聯共振頻率 fs,動態分支的串聯共振定義.

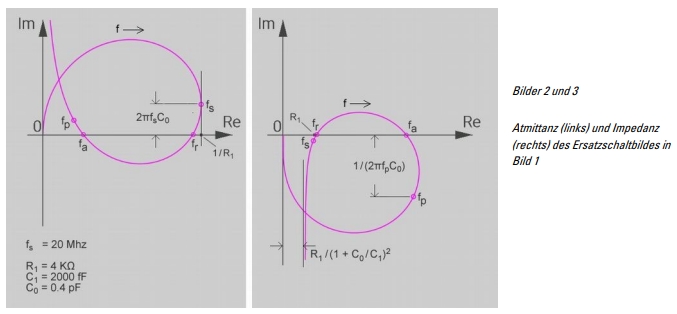

Cardinal石英晶體CSM1Z-A5B2C5-40-25.0D18-F振動方塊詳細解說，然而,對于這兩個量,石英阻抗不是純粹的,例如,對于fs,通過平行C0。 圖2和圖3顯示了與圖1中的更換圖像對應的輸入和阻抗。 fp用曲線上的小點突出顯示。這兩幅畫對應的實際振動夸克無法實現的組件值。 但是,它們適用于原則性規定或特征頻率點的順序正常振動夸克的高度良性阻止了曲線的所有點。

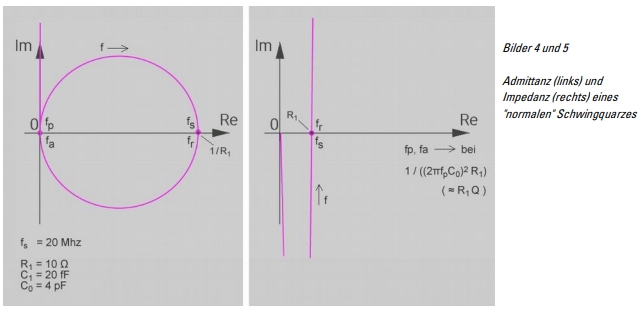

識別和顯示沒有圖表粗略扭曲的歷史。在圖4中,接收一個 真實的振動夸克。這里的曲線幾乎是對稱的真實軸;Resonance系列 非常接近于點 1/R1. 在相應的阻抗圖(圖5)中, fs等基本點幾乎無法識別接近0時,也表示平行共振的比例因此,在圖5中,僅顯示具有低阻抗的關鍵點。
