首頁進口晶振愛普生株式會社,醫療機器人晶振,SG-615P,PTJ有源晶振,SG-615PCG 25.0000MB3:ROHS

愛普生株式會社,醫療機器人晶振,SG-615P,PTJ有源晶振,SG-615PCG 25.0000MB3:ROHS

編號：73843847
頻率：1.025~66.667MHZ

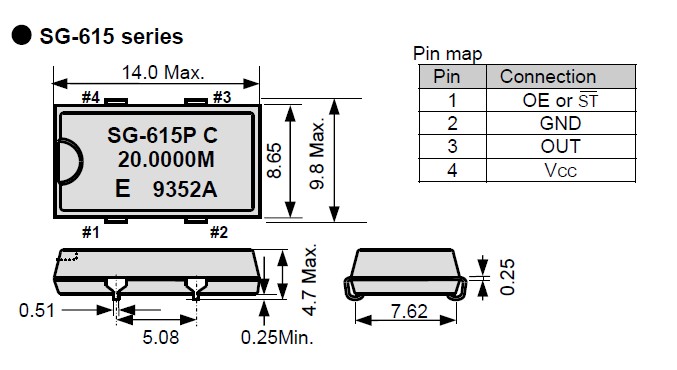

尺寸：10.4*9.8mm

愛普生株式會社,"SG-615PCG 25.0000MB3:ROHS"醫療機器人晶振,SG-615P,PTJ有源晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋...

分享到

愛普生株式會社,醫療機器人晶振,SG-615P,PTJ有源晶振,"SG-615PCG 25.0000MB3:ROHS",貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小.

晶振參數	符號	SG-615 series
標準頻率	fo	1.025 MHZ to 66.667 MHZ
電源電壓	Vcc	5.0V ± 0.5V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±100.0 × 10^-6 Max
電流消耗	Icc	23 mA MAX
輸出當前禁用	I_dis	12 mA MAX
靜態電流	I_std	2 uA MAX
對稱性	SYM	40% to 60%
輸入電壓	V_IH	2.0 V Min
輸入電壓	V_IL	0.8V Max
輸出負載	L_CMOS	50 pF Max
輸出電壓	V_OH	Vcc-0.4V Min
輸出電壓	V_OL	0.4V Max
上升/下降時間	tr/tf	8 ns Max
啟動時間	T_str	4 ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

"SG-615PCG 25.0000MB3:ROHS", 石英頻率因溫度變化而改變, 這是因起于石英材料在各個坐標軸向的熱膨脹系數不同, 當溫度變化時, 各軸向晶格距產生些許變化. 當引用不同的切割角度時, 不同振蕩模態的之變化也會不同.

以AT切割角度的厚度剪切振蕩模態的設計, 一般是采用攝氏25度作為參考溫度點的頻率來定義在工作環境溫度范圍內的頻率變動的穩定性. 在定義這項頻率對溫度穩定性參數的同時, 也應該一同規范出相對應的工作環境溫度范圍(Operation Temperature Range)

石英頻率組件頻率對溫度穩定性的特性, 亦如同公稱頻率誤差一樣, 是以ppm或是以% 為計量單位. 組件的頻率溫度特性曲線與石英的切割角度, 振蕩模態, 表面處理及外型尺寸都有很大的關系. 除此之外, 振蕩線路上的負載電容(CL), 驅動功率(drive level)的特性, 也會影響到振蕩線路輸出頻率對溫度變化的穩定性.

"SG-615PCG 25.0000MB3:ROHS",愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.

新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.

商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.

生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.

環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
