首頁進口晶振日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,電冰箱振蕩器,SG-636PTF 40.0000MC3:ROHS

日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,電冰箱振蕩器,SG-636PTF 40.0000MC3:ROHS

編號：31107850
頻率：2.21675~40.0MHZ

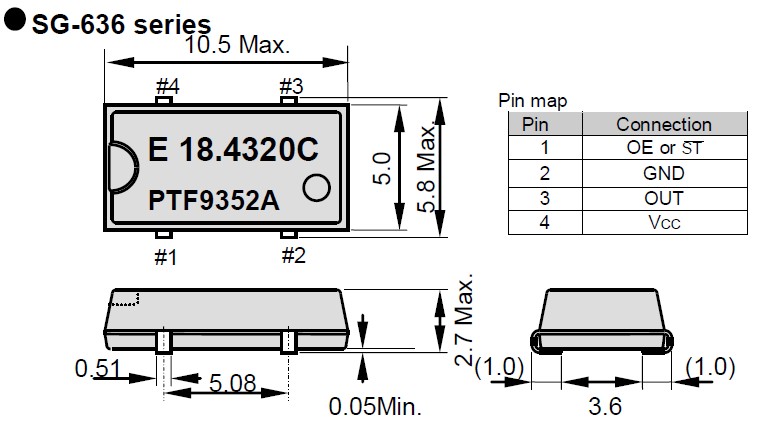

尺寸：10.5*5.8mm

日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,"SG-636PTF 40.0000MC3:ROHS"電冰箱振蕩器,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、...

分享到

日本EPSON石英晶振,SG-636PTF,PCE,PDE有源晶振,電冰箱振蕩器,"SG-636PTF 40.0000MC3:ROHS",在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,等領域.

晶振參數	符號	SG-636 series
標準頻率	fo	2.21675 MHZ to 40.0 MHZ
電源電壓	Vcc	2.5V±0.25V,3.3V ± 0.3V,5.0V ± 0.5V
存儲溫度	T_stg	-55℃~+100℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±100.0 × 10^-6 Max
電流消耗	Icc	17 mA MAX
輸出當前禁用	I_dis	30 mA MAX
靜態電流	I_std	2 uA MAX
對稱性	SYM	40% to 60%
輸入電壓	V_IH	2.0 V Min
輸入電壓	V_IL	0.8V Max
輸出負載	L_CMOS	50 pF Max
輸出電壓	V_OH	Vcc-1.1V Min
輸出電壓	V_OL	Vcc-1.5V Max
上升/下降時間	tr/tf	7 ns Max
啟動時間	T_str	4 ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

　 "SG-636PTF 40.0000MC3:ROHS",振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.

這種負載電容并聯線路的共振頻率以 f_L 表示 :

"SG-636PTF 40.0000MC3:ROHS", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.

為實現“Environmental Vision 2050”而設定的四大目標

將產品完整生命周期中的二氧化碳排放量減少90％.

實現所有產品的資源重復利用和循環利用.

將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.

作為生態系統的有機組成部分,與當地社區共同努力,恢復和保護生物多樣性.
