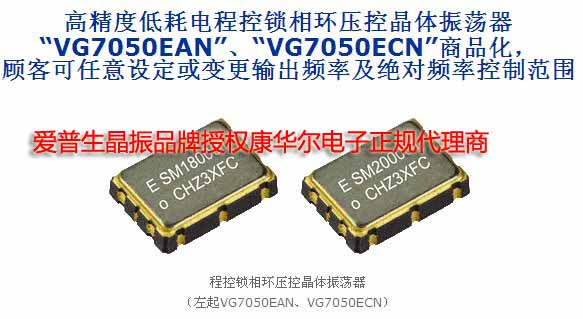

日本著名的石英貼片晶振生產企業，【精工愛普生公司】愛普生株式會社發布最新公開信息，研發已久的低功耗精度高的程控鎖相壓控晶體振蕩器【VCXO】【VG7050EAN】【VG7050ECN】現將民用化，并且已成功出樣。在2014年初接受訂貨，這兩個料號的產品特點在于可以由于使用者自己隨意設定變更輸出頻率，以及任意的頻率控制，這一項的突破將使很大的對電路設計，以及產品開發，研發人員帶來很大的幫助與應用。

以上兩款料號產品可以實現50.000MHZ到800MHZ的超高頻率，在620MHZ的頻率起振時相位的抖動才0.27pc Typ，電流消耗才70mATyp，實現了用于光傳送設備的壓控石英晶體振蕩器所應具備的最高等級。
產品的特點：
低功耗，低噪聲以及低抖動：
有源晶振產品從振蕩頻率100MHZ以上的基頻波起振一直到高頻基頻波模式的晶體單元與獨自研發的小數分頻鎖相環芯片相組合，實現了低抖動；同時，通過石英晶體單元的頻率最適化，有效控制了小數分頻鎖相環所特有的整數邊界雜散的問題

近年，隨著各種網絡中大容量、高速光通信的發展，傳送規格不斷增多，使得光傳送裝置※2需要應對多種多樣的頻率。為此，顧客面臨著管理與工作量等眾多課題，例如需要在光傳送裝置中設置多只固定頻率振蕩器，或者在變更頻率之際更換壓控振蕩器本身等。
在此，愛普生將能以100MHz以上的基波※3起振的高精度、高穩定高頻基波模式石英晶體單元※4與應用半導體技術制造的省電、低噪音“小數分頻鎖相環芯片※5相組合，通過最適化，實現了低噪音、低抖動及低電流消耗的程控鎖相環壓控石英晶體振蕩器。

顧客可指定壓控石英晶體振蕩器工廠出貨時的輸出頻率與絕對頻率控制范圍，也可以通過I2C通信與端子設定※6自行變更輸出頻率和絕對頻率控制范圍。這使光傳送裝置的頻率變更更為簡單，并能大幅度節省用于新頻率通信規格的光傳送裝置的開發工作量。
今后，愛普生仍將以獨創的石英精微加工技術，以及半導體技術為核心，發揮自身優勢提供元器件解決方案，為顧客的安全放心和舒適便利而盡力。

【術語說明等】
＊1. 有源晶振（VCXO，Voltage Controlled Xtal Oscillator） :
從外部輸入控制電壓，以此改變輸出頻率的石英晶體振蕩器。
＊2. 光傳送裝置:
使用光傳導信息和數據的設備與處理系統，可用于基干網絡、城域網、CATV與影像信號、企業內部（串行信號或LAN）等。
＊3. 基波：
把輸入信號分為多個信號后輸出的電路。
＊4. 高頻基波模式（HFF，High-Frequency Fundamental）石英晶體單元:
應用光刻只將石英晶體單元的激勵部分加工成幾微米的反向臺結構，在保證芯片強度的同時又能以基波起振高頻。可以抑制周圍的高頻成分，因此能為高速、大容量通信的穩定性助一臂之力。
＊5. 小數分頻鎖相環芯片（Fractional-N PLL（Phase Locked Loop） IC）
可進行小數分頻鎖相環芯片，根據特定頻率的時鐘信號輸出任意頻率。
＊6. 僅限“VG7050ECN”能以端子設定變更輸出頻率與絕對頻率控制范圍。

晶振-項目	符號	規格說明	條件
輸出頻率范圍	f₀	50 MHz ～ 800 MHz	它可以通過I²C改變
電源電壓	V_CC	D:2.5V ±0.125V C:3.3V ±0.33V
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	G:-40°C ～ +85°C,
頻率穩定度 *1	f_tol	J: ± 50 × 10^-6　Max	頻率老化包含(10 年)
功耗	I_CC	90 mA Max.	OE Active, L_ECL＝50Ω
輸出禁用電流	I_dis	40mA Max.	OE Inactive, Output Standby: Hi-Z mode
輸出禁用電流	I_dis	70mA Max.	OE Inactive, Output Standby: Fix mode
絕對頻率控制范圍	APR	±0～±180 x 10^-6	Vc = 1.65 V ± 1.35 V (V_CC = 3.3 V)
絕對頻率控制范圍	APR	±0～±180 x 10^-6	Vc = 1.25 V ± 1.00 V (V_CC = 2.5 V)
VC 輸入電壓范圍	Vc	0～Vcc
頻率變化極	-	正極性
占空比	SYM	45% ～ 55%	在輸出交叉點上
輸出電壓	V_OH	V_CC -1.025 V Min.	DC級別
輸出電壓	V_OL	V_CC -1.62 V Max.	DC級別
輸出負載條件	L_ECL	50Ω	終止于 V_CC-2.0V
輸入電壓	V_IH	70% V_CC Min.	OE, FSEL0, FSEL1, SDA, SCL
輸入電壓	V_IL	30% V_CC Max.	OE, FSEL0, FSEL1, SDA, SCL
上升/下降時間	tr / tf	400 ps Max.	20% ~ 80% (V_OH- V_OL)
振蕩啟動時間	t_str	10 ms Max.	在電源電壓最低時，所需時間為0 秒

近幾年網絡科技技術高速的發展，使很多原始的通信移動產品出現了翻天覆地的變化，從家庭1M的網絡到現在的100M光纖網速，以及移動3G通信到現在的4G通信的變化或多或少都離不開各類電子元件，器件的相助！而這款低功耗，低抖動的有源晶振，它主要的應用就是發射基站，網絡通信，公眾局域網，無線網基站，以及高性能的圖像信號傳輸?shù)鹊痊F(xiàn)代科技產品上，其實很多的高科技產品，在沒有有源晶振的突破下是無法完成的，雖然現在剛研發出來的體積是7050mm的貼片晶振，這個體積目前來說還是稍微大的體積，但是在相等的產品中缺是屬于高端產品，最新突破的的技術，相信在不久的將來，體積很快就會隨著7050mm的體積演變成5032mm，3225mm甚至更小的體積。
