首頁進口晶振ZTA6.0M,常用陶瓷晶振,電話機晶振

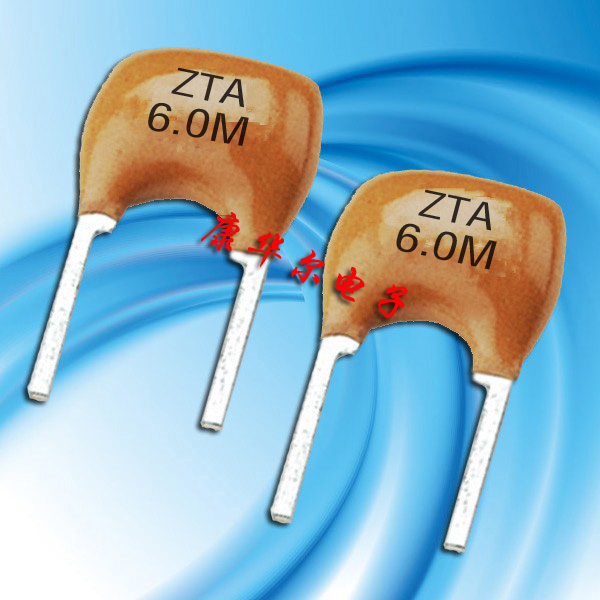

ZTA6.0M,常用陶瓷晶振,電話機晶振

編號：50037617
頻率：6.0MHZ

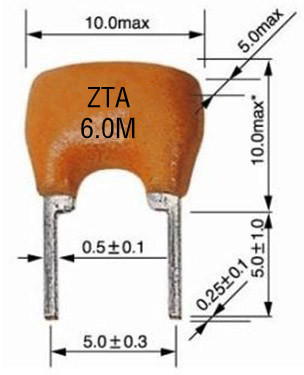

尺寸：8.0x10.0x5.0詳細瀏覽PDF

1.用于微處理器的時鐘振蕩器 2.諸如手機,數字視頻攝像機(DVC),數碼照相機(DSC)和便攜式音頻播放器等小型電子設備 3.存儲媒體和存儲器(HDD)光存貯器,FDD和閃存卡等) 4.辦公自動化設備(手提電腦,鼠標,鍵盤等) 5.音頻...

分享到

ZTA6.0M,常用陶瓷晶振,電話機晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.
康華爾ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷,故尺寸會因頻率不同而不同.所有 ZTA 諧振器均用 Epoxy 樹脂包封,可用水洗,帶裝規格亦有提供.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	陶瓷晶振型號:ZTA6.0MHZ			陶瓷晶振規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION			6.0MHz±0.5%
2-2	諧振阻抗 Impedance			30Ω MAX
2-3	反諧振阻抗 Impedance			15KΩ MIN
2-4	振蕩頻率的溫度系數 Temperature			±0.3% MAX（-20℃to+80℃）
2-5		耐電壓 Voltage			100VDC 5 sec MAX
2-6		額定電壓RATING VOLTAGE
		1	直流電壓DC VOLTAGE		12V DC MAX
		2	輸入電壓AC VOLTAGE		15VPP
2-7		絕緣電阻INSULATION RESISTANCE			100MΩ MIN(AT 10VDC)
2-8		工作溫度OPERATION TEMPERATURE			-20℃to+80℃
2-9		儲存溫度STORAGE TEMPERATURE			-30℃to+80℃
2-10		壽命 AGING RATE(FO)			±0.3% MAX(10 YEARS)
