- 編號：54785798
- 頻率：312~870MHZ

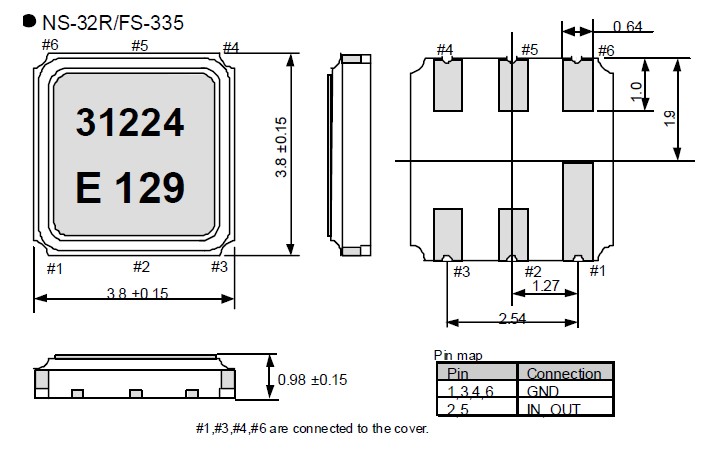

- 尺寸：3.8*3.8mm
石英晶振,愛普生晶振,NS-32R貼片晶振,小型設備晶振
聲表面諧振器,NS-32R貼片晶振,小型設備晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等...
.jpg)
聲表面諧振器,NS-32R貼片晶振,小型設備晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.
| 晶振參數 | 符號 | NS-32R |
| 標準頻率 | fo | 312 MHZ to 870 MHZ |
| 存儲溫度 | T_stg | -40℃~+125℃ |
| 工作溫度 | T_use | -40℃~+90℃ |
| 頻率公差 | F_tol | ±20.0 × 10-6 Max |
| 電流消耗 | Icc | 6 mA MAX |
| 輸出當前禁用 | I_dis | 30 mA MAX |
| 靜態電流 | I_std | 5 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸入電壓 | VIH | 80% Vcc Min |
| VIL | 20% Vcc Max | |
| 輸出負載 | L_CMOS | 15 pF Max |
| 上升/下降時間 | tr/tf | 4.5 ns Max |
| 啟動時間 | T_str | 5 ms Max |
| 頻率老化 | F_aging | ±10.0 × 10-6 / years Max |
.gif)
.jpg)
這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

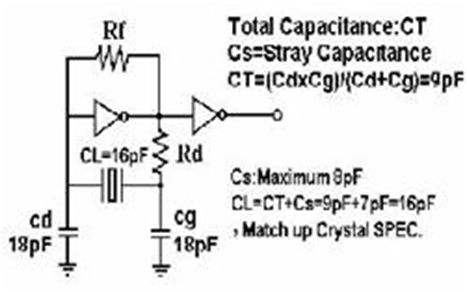

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.
環境活動方針 通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?把降低 環境負荷作為一種顧客價值提供給顧客.
1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?；顒觼眍A防污染.
3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒拥乃?
4、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
5、將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
