首頁進口晶振愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振,FC1610AN 32.7680KA-A3

愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振,FC1610AN 32.7680KA-A3

編號：42999287
頻率：32.768KHz

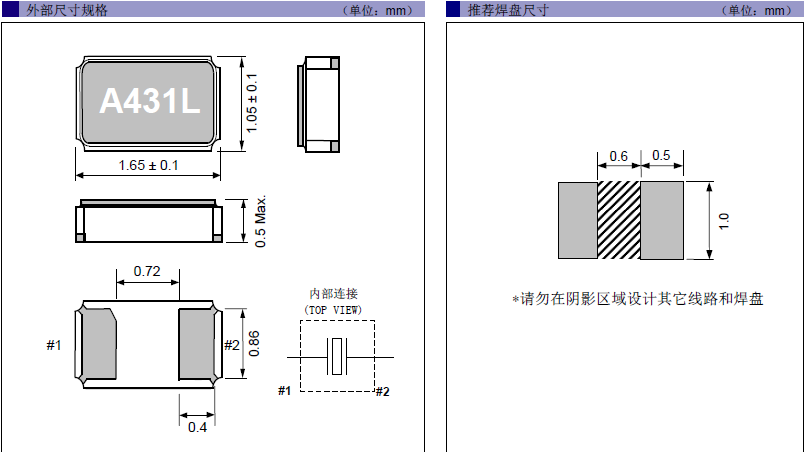

尺寸：1.65*1.05*0.5mm

產品具有高精度超小型的表面貼片型石英晶體振蕩器,"FC1610AN 32.7680KA-A3"最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品.

分享到

愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振."FC1610AN 32.7680KA-A3",體積小,厚度薄，焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

EPSON石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

晶振項目	符號	FC1610AN晶振		條件
額定頻率范圍	f_nom	32.768kHz		請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	0.1μW Max.		工作激勵功率0.5μW Max.
頻率公差（標準）	f_tol	± 20 × 10^-6, ± 30 × 10^-6	± 50 × 10^-6, ± 100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	65kΩ Max.	65kΩ ～ 25kΩ
串聯電容	C₁	1.9fF Typ.	2.5fF ～ 0.6fF
分路電容	C₀	0.8pF Typ.	1.2pF ～ 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.		+25°C, 第一年

機械振動的影響

"FC1610AN 32.7680KA-A3",當進口貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。

PCB設計指導

(1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

(2)在設計時請參考相應的推薦封裝。

(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4)請按JIS標準(JIS Z 3282,Pb 含量 1000ppm,0.1wt% 或更少)來使用無鉛焊料。愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存32.768KHZ產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C，濕度25%RH至85%RH（請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容）。

(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
