首頁進口晶振EPSON晶振,MC-156音叉型晶振,愛普生晶體諧振器,MC-156 32.7680KA-A5:PURE SN

EPSON晶振,MC-156音叉型晶振,愛普生晶體諧振器,MC-156 32.7680KA-A5:PURE SN

編號：76836085
頻率：32.768KHZ

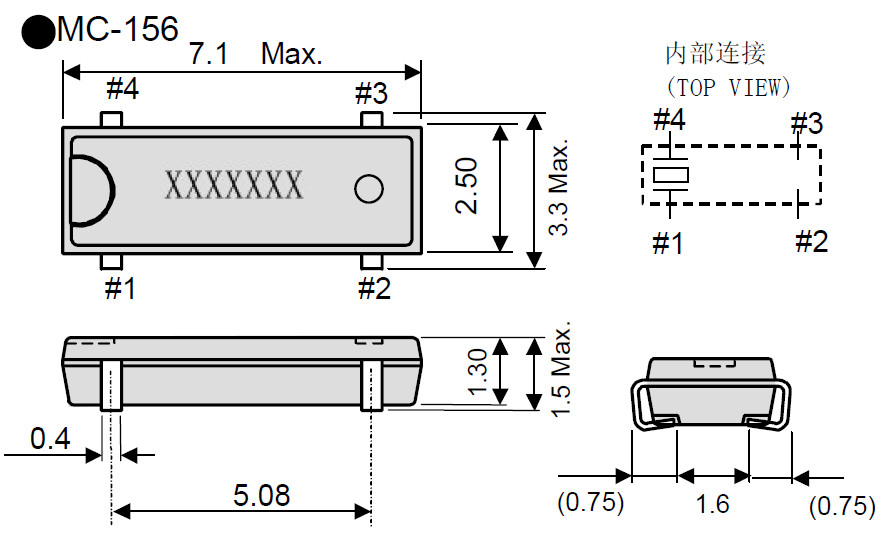

尺寸：7.1mm*3.3mm詳細請瀏覽PDF文檔

愛普生晶體,MC-156,32.768K晶體,"MC-156 32.7680KA-A5:PURE SN"愛普生晶振以音叉型石英晶體諧振器,(32.768KHZ)系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列...

分享到

EPSON晶振,MC-156音叉型晶振,愛普生晶體諧振器,"MC-156 32.7680KA-A5:PURE SN",愛普生晶振以音叉型石英晶體諧振器,(32.768KHZ)系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.

晶振項目	符號	晶振規格MC-156		條件
額定頻率范圍	f_nom	32.768kHz	32kHz ～ 100kHz	請聯系我們以便獲取其它可用頻率的相關信息.
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	1.0μW Max.		工作激勵功率0.5μW Max.
頻率公差（標準）	f_tol	± 20 × 10^-6, ± 50 × 10^-6	± 50 × 10^-6, ± 100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	65kΩ Max.	65kΩ ～ 25kΩ
串聯電容	C₁	1.9fF Typ.	2.5fF ～ 0.6fF
分路電容	C₀	0.8pF Typ.	1.2pF ～ 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C, 第一年

愛普生貼片晶振使用說明
使用每種產品時,請在產品規格說明或產品目錄規定使用條件下使用.
晶體產品的設計和生產滿足它的規格書.通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品"MC-156 32.7680KA-A5:PURE SN",.但是為了產品的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.
存儲事項
1.(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
2.溫度:+15°C至+35°C,濕度 25 % RH 至 85 % RH.
(2) 請仔細處理內外盒與卷帶,外部壓力會導致卷帶受到損壞.
