首頁晶振廠家貼片晶振,KON12.0M,陶瓷晶振

貼片晶振,KON12.0M,陶瓷晶振

編號：87874879
頻率：2.00~60.00MHZ

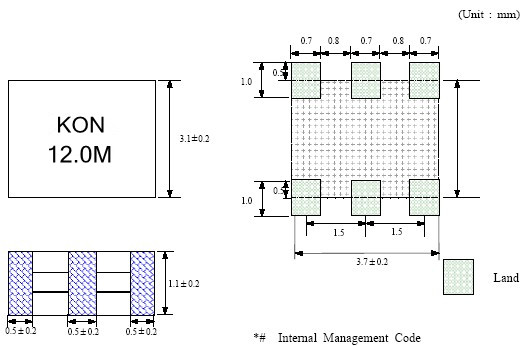

尺寸：3.7*3.1詳細瀏覽PDF文檔

振蕩電路不需外部負載電容器,對應不同IC,有不同的內制電容 (含有內置負載電容的陶瓷晶振產品一定要產品本身是三個腳ZTT陶瓷晶振系列).該系列產品可在很寬溫度范圍內保持穩定.該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振...

分享到

貼片晶振,KON12.0M,陶瓷晶振,振蕩電路不需外部負載電容器,對應不同IC,有不同的內制電容 (含有內置負載電容的陶瓷晶振產品一定要產品本身是三個腳ZTT陶瓷晶振系列).該系列產品可在很寬溫度范圍內保持穩定.該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振,利用它們可實現免調整振蕩器電路的設計,該系列價格適中且貨源穩定,多數常規頻點都已大批量生產.貼片的體積有以下幾種:7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列貼片陶瓷晶振,貼片產品的產品應用范圍比較廣闊,比如有,DTMF發生器,微型計算機時鐘振蕩器, 遙控裝置,自動化辦公設備.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

陶瓷貼片晶振規格參數

電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	項目 KON12.0M			規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION			2.00~60.00MHz±0.5%
2-2	諧振阻抗 Impedance			30Ω MAX
2-3	反諧振阻抗 Impedance			15KΩ MIN
2-4	振蕩頻率的溫度系數 Temperature			±0.3% MAX（-20℃to+80℃）
2-5		耐電壓 Voltage			100VDC 5 sec MAX
2-6		額定電壓RATING VOLTAGE
		1	直流電壓DC VOLTAGE		12V DC MAX
		2	輸入電壓AC VOLTAGE		15VPP
2-7		絕緣電阻INSULATION RESISTANCE			100MΩ MIN(AT 10VDC)
2-8		工作溫度OPERATION TEMPERATURE			-20℃to+80℃
2-9		儲存溫度STORAGE TEMPERATURE			-30℃to+80℃
2-10		壽命 AGING RATE(FO)			±0.3% MAX(10 YEARS)

壓電陶瓷做成的濾波器和諧振器,是民品上用量最大的兩類主要壓電產品,其中陶瓷諧振器用量最大,用途最廣,并在軍事通信,電子對抗,衛星導航系統中起到重要作用.康華爾電子生產貼片諧振器,陶瓷濾波器等,與村田壓電陶瓷器件相同,部分符合RoHS 標準.
主要特性：
· 頻率精度 (at 25°C) (%)：±0.5。
· 溫度穩定性 (-20°C ~ +80°C) (%)：±0.3 ~ ±0.4。
· 操作溫度范圍：-20 ~ +80 (°C)。
· 與村田諧振器 CSAC/CSTC兼容。
