更多>>盤點低電壓設計ECLIPTEK Oscillator系列特性介紹
來源：http://www.sedorisc.com 作者：康華爾電子 2019年09月23
1987年ECLIPTEK日蝕公司在美國內華達州里諾市成立,這30多年來,ECLIPTEK晶振的設計始終跟隨時代的變化而變化,與時俱進,滿足不同階段的用戶需求.近年來推出的多款ECLIPTEK Oscillator都明顯更加低電壓化,小型薄型化了,同時在性能和穩定性方面,也有了明顯的提升.ECLIPTEK可以分為MHz和32.768KHz兩種,今天主要為大家簡單介紹下MHz系列ECLIPTEK Oscillator設計和該貼片晶振系列特性.
ECLIPTEK晶振公司的這款多電壓石英晶體振蕩器具有2.5mmx3.2mm的緊湊型占板面積,嚴格的頻率穩定性和擴展的工作溫度范圍.但是,它也可以在1.62Vdc至3.63Vdc的電源電壓下工作,從而為客戶提供了具有成本效益的設計靈活性.可變電源電壓功能使客戶可以在具有一定電源電壓范圍的多個平臺上使用EB19E2系列.這種單一時鐘解決方案為客戶提供了利用規模經濟來節省成本,提前期和BOM管理的機會.
產品亮點:

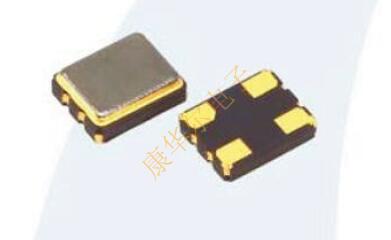

•2.5mmx3.2mmx0.90mm陶瓷SMD晶振封裝,帶四個焊盤
•1MHz至50MHz的頻率范圍
•頻率穩定性低至±20ppm
•出色的貼片晶振RMS相位抖動和相位噪聲性能
•符合RoHS和REACH
其他應用:
•醫用器材
•千兆以太網
•光纖通道
•路由器,服務器,集線器和網絡交換機
•機頂盒
ECLIPTEK的新型表面貼裝EB19E2系列有源晶振具有2.5mmx3.2mmx0.90mm的封裝尺寸,可提供1.62V至3.63V的連續電源電壓范圍,從而為客戶提供具有成本效益的設計靈活性.該產品還具有在-40°C至+85°C的工業溫度范圍內高達±20ppm的穩定性.EB19E2系列設計用于醫療設備,千兆以太網,光纖通道,路由器,服務器和集線器等應用.
電氣規格表:
環境指標:

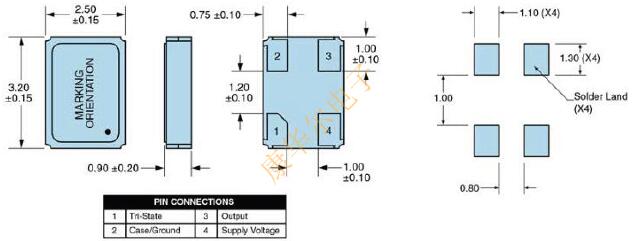

晶振機械和焊墊尺寸(所有尺寸以毫米為單位):
該石英晶振產品系列的零件編號特定信息已集成到ECLIPTEK的交互式網站工具中,包括Smart Search和”我的零件清單”應用程序.
ECLIPTEK晶振公司的這款多電壓石英晶體振蕩器具有2.5mmx3.2mm的緊湊型占板面積,嚴格的頻率穩定性和擴展的工作溫度范圍.但是,它也可以在1.62Vdc至3.63Vdc的電源電壓下工作,從而為客戶提供了具有成本效益的設計靈活性.可變電源電壓功能使客戶可以在具有一定電源電壓范圍的多個平臺上使用EB19E2系列.這種單一時鐘解決方案為客戶提供了利用規模經濟來節省成本,提前期和BOM管理的機會.
•2.5mmx3.2mmx0.90mm陶瓷SMD晶振封裝,帶四個焊盤
•1MHz至50MHz的頻率范圍
•頻率穩定性低至±20ppm
•出色的貼片晶振RMS相位抖動和相位噪聲性能
•符合RoHS和REACH
其他應用:
•醫用器材
•千兆以太網
•光纖通道
•路由器,服務器,集線器和網絡交換機
•機頂盒
ECLIPTEK的新型表面貼裝EB19E2系列有源晶振具有2.5mmx3.2mmx0.90mm的封裝尺寸,可提供1.62V至3.63V的連續電源電壓范圍,從而為客戶提供具有成本效益的設計靈活性.該產品還具有在-40°C至+85°C的工業溫度范圍內高達±20ppm的穩定性.EB19E2系列設計用于醫療設備,千兆以太網,光纖通道,路由器,服務器和集線器等應用.
電氣規格表:
| 貼片晶振頻率 | 1MHZ至50MHz |
| 頻率容差/穩定性 | ±20ppm,±25ppm,±50ppm或最大±100ppm |
| 工作溫度范圍 | 20Cto+70°COR-40°CTO+85C |
| 電源電壓 | 1.62Vdc至3.63Vdc |
| 輸入電流 | 3mA(<1OMHz)4mA(<40MHz)或5mA(240MHz)最大值 |
| 上升時間/下降時間 | 5nSec(<24MHz或nsEc(>24MHz)Maximur |
| 工作周期 | 50±5％ |
| 負載驅動能力 | 最高15pF |
| 輸出邏輯類型 | CMOS |
| 引腳1連接 | 三態(高阻抗 |
| 待機電流 | 1OHA最大值(禁用輸出:高阻抗) |
| 均方根相位抖動 | IpSec最大值(Fj=12kHz至20MHZ |
| 精細泄漏測試 | MIL-STD-883,方法1014,條件A |
| 總泄漏測試 | MIL-STD-883,方法1014,條件C |
| 機械沖擊 | MIL-STD-883,方法2002,條件B |
| 耐焊接熱 | MIL-STD-202,方法210,條件K |
| 可焊性 | 軍用標準883,方法2003 |
| 振動 | MIL-STD-883,方法2007,條件A |
