- 編號：34392708
- 頻率：10~40MHZ,6~40MHZ

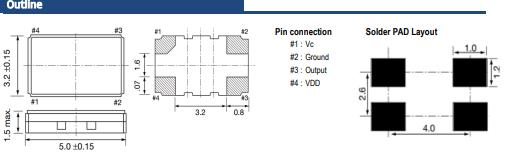

- 尺寸：5.0*3.2mm
- RoHS：
- RoHS2：
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振，5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自...
.jpg)
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振，5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振，石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高SMD晶振的年老化特性.
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振，石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高SMD晶振的年老化特性.
SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振，SHINSUNG Crysta成立于1990年,并開始生產石英晶振,濾波器,石英晶體振蕩器,同時向客戶提供最新的新松貼片石英晶振或通孔型晶振單元,時鐘有源晶振,溫補晶振等晶振產品,一直以供應優質晶振產品為信念,不斷給社會創造價值.
SHINSUNG晶振公司以顧客為中心，基于價值的管理，人類和諧的價值，我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的貼片石英晶振或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高產品 質量穩定，穩定性高。
.gif)

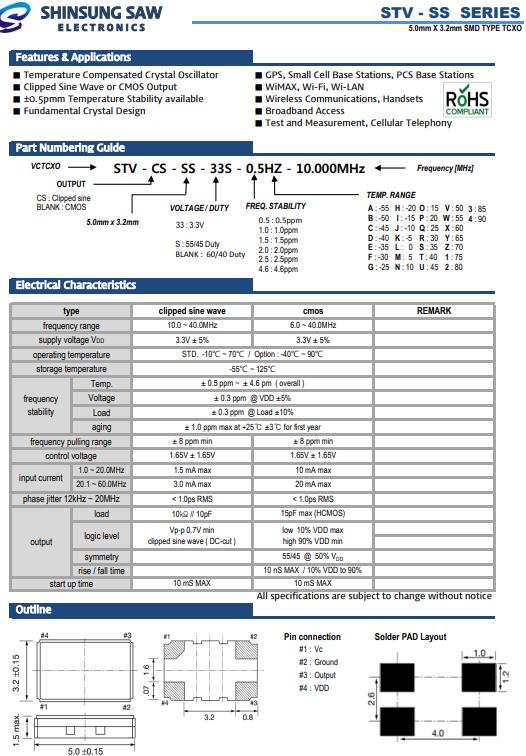

| type | clipped sine wave | cmos | REMARK | |
| frequency range | 10.0 ~ 40.0MHz | 6.0 ~ 40.0MHz | ||
| supply voltage VDD | 3.3V ± 5% | 3.3V ± 5% | ||
| operating temperature | STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃ | |||
| storage temperature | -55℃ ~ 125℃ | |||
|
frequency stability |
Temp. | ± 0.5 ppm ~ ± 4.6 pm ( overall ) | ||
| Voltage | ± 0.3 ppm @ VDD ±5% | |||
| Load | ± 0.3 ppm @ Load ±10% | |||
| aging | ± 1.0 ppm max at +25℃ ±3℃ for first year | |||
| frequency pulling range | ± 8 ppm min | ± 8 ppm min | ||
| control voltage | 1.65V ± 1.65V | 1.65V ± 1.65V | ||
| phase jitter 12kHz ~ 20MHz | < 1.0ps RMS | < 1.0ps RMS | ||
| input current | 1.0 ~ 20.0MHz | 2.0 mA max | 10 mA max | |
| 20.1 ~ 60.0MHz | 1.5 mA max | 20 mA max | ||
| phase jitter 12kHz ~ 20MHz | < 1.0ps RMS | < 1.0ps RMS | ||
| output | load | 10KΩ// 10pF | 15pF max (HCMOS) | |
| logic level |
Vp-p 0.7V min clipped sine wave ( DC-cut ) |
ow 10% VDD max high 90% VDD min |
||
| symmetry | 55/45 @ 50% VD | |||
| rise / fall time | 10 nS MAX / 10% VDD to 90% | |||
| start up time | 10 mS MAX | 10 mS MAX | ||
| All specifications are subject to change without notice | ||||
.gif)
抗沖擊
抗沖擊是指進口晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）.
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振.
機械振動的影響
當SMD晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
致力于環境保護,包括預防污染.在石英耐高溫晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的高性能SMD晶振產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.SHINSUNG晶振,STV-SS手持設備晶振,STV-CS-SS-33S-0.5HZ-16.000MHz晶振.
SHINSUNG晶振將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
SHINSUNG晶振集團實施創新戰略,提高自主創新能力,并生產更多貼片有源晶振等產品，確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
SHINSUNG晶振公司在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
