首頁智能穿戴產品KDS晶振代理商,DSA211SCL有源晶振,壓控溫補振蕩器

KDS晶振代理商,DSA211SCL有源晶振,壓控溫補振蕩器

編號：56101162
頻率：13.0~52.0MHZ

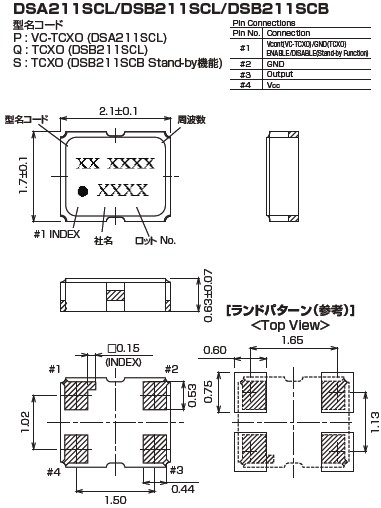

尺寸：2.1*1.7詳細瀏覽PDF文檔

具有最適合于GPS用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 対応可能) 高度:最高0.8 mm,體積：0.0022 cm3,重量:0.008 g,超小型,輕型.低消耗電流,表面貼片...

分享到

KDS晶振代理商,DSA211SCL有源晶振,壓控溫補振蕩器,工作電源電壓1.7~3.5V,高度：最高0.63 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

規格參數	DSA211SCL
頻率范圍	13.0~52.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8Vp-p min
溫度特征	±0.5×10^-6 max /-30~+85℃ ±0.5×10^-6 max /-40~+85℃ (Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.1×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.1×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大真空電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
