根據市場的調查顯示70%的城市人員，晚上不想睡，早上睡不起，醒了不想起，多數人都有失眠的問題，這是為什么呢？原因都是城市生活壓力大，工作累！90%的人起床都必須要使用鬧鐘，根據2005年鬧鐘數據報告顯示國內銷售金融達到50億元人民幣左右，這直接就給晶振行業帶來了5000萬元人民幣的產值，而這個數字每年的增長率在8%左右，因為一個鬧鐘里面必須要使用一顆石英晶振，一直到2008年，鬧鐘的數量增長有所減少，原因是手機的盛行！

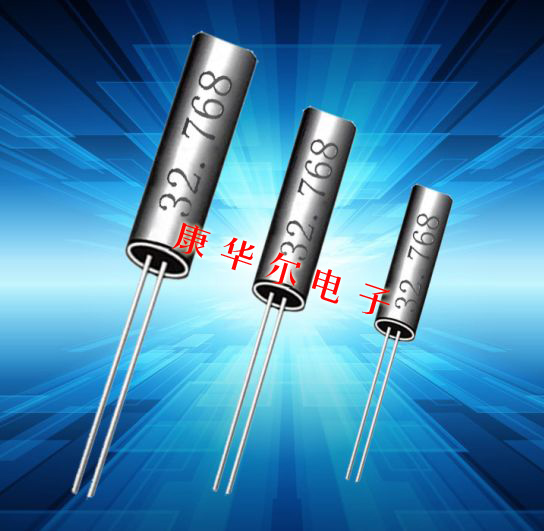

就手機來說，好像是無所不能！特別是智能手機的出現，把很大一部分的電子數碼類的產品被手機給集成，好比，時鐘，鬧鐘，數碼相機，書本，MP3，MP5，手掌游戲機，等等！但是鬧鐘的增長放緩并沒有給晶振行業帶來放緩，相反晶振行業反而得到很大的增長量，而且直接從原始的插件引線型石英晶振快速的轉型到了SMD無腳式貼片晶振，原因是智能手機的盛行給晶振的產業帶來了很大的商機，一款智能手機最少得使用3顆晶振，而且價值都是比較高的，里面還有一顆有源晶振。
今天我們要講的也是和時鐘有關系的，主要是介紹于那些電子元件比較適合應用到時鐘，而讓消費者能用的方心。
目前無數電子線路和應用都需要精確定時或時鐘基準信號，晶體時鐘振蕩器極為適合這方面的許多應用。
時鐘振蕩器有多種封裝，它的特點是電氣性能規范多種多樣。它有好幾種不同的類型：

(VCXO),溫度補償晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),以及數字補償晶體振蕩器(DCXO).每種類型都有自已的獨特之處.
   晶振頻率穩定性的考慮
晶體振蕩器的主要特性之一是工作溫度內的穩定性，它是決定振蕩器價格的重要因素，穩定性越高或溫度范圍就越寬，器件的價格越高。
           設計工程師要慎密決定對特定應用的實際需要，然后規定振蕩器的穩定度，指標過高意味著花錢越多，對于頻率穩定度要求±20ppm或以上的應用，可使用普通無補償的晶體振蕩器。對于±1至±20ppm的穩定度，應該考慮TCXO，對于低于±1ppm的穩定度，應該考慮OCXO。
     晶振輸出
    必需考慮的其它參數是輸出類型，相位噪聲，抖動，電壓穩定度，負載穩定性，功耗、封裝形式、沖擊和振動、以及電磁干擾(EMI)。晶振器可HCMOS/TTL 兼容、ACMOS 兼容、ECL 和正弦波輸出。每種輸出類型都有它的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定。許多DSP 和通信芯片組往往需要嚴格的對稱性(45% 至55%)和快速的上升和下降時間(小于5ns )。
    相位噪聲和抖動
    在頻域測量獲得的相位噪聲是短期穩定度的真實量度。它可測量到中央頻率的1Hz 之內和通常測量到1MHz 。
    振蕩器的相位噪聲在遠離中心頻率的頻率下有所改善。TCXO 和OCXO 振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。抖動與相位噪聲相關，但是它在時域下測量。以微微秒表示的抖動可用有效值或峰峰值測出。許多應用，例如通信網絡、無線數據傳輸、ATM 和SONET 要求必需滿足嚴格的拌動指標。需要密切注意在這些系統中應用的振蕩器的抖動和相位噪聲特性。
    電源和負載的影響
    振蕩器的頻率穩定性亦受到振蕩器電源電壓變動以及振蕩器負載變動的影響。正確選擇振蕩器可將這些影響減到最少。設計者應在建議的電源電壓容差和負載下檢驗振蕩器的性能。不能期望只能額定驅動15pF 的振蕩器在驅動50pF 時會有好的表現。在超過建議的電源電壓下工作的振蕩器亦會呈現壞的波形和穩定性。對于需要電池供電的器件，一定要考慮功耗。引入3.3V 的產品必然要開發在3.3V 下工作的振蕩器。----較低的電壓允許產品在低功率下運行。現今大部分市售的表面貼裝振蕩器在3.3V 下工作。許多采用傳統5V 器件的穿孔式振蕩器正在重新設計，以便在3.3V 下工作。
   貼片晶振封裝
    與其它電子元件相似，時鐘振蕩器亦采用愈來愈小型的封裝。例如康華爾公司的系列表面貼裝振蕩器現在采用3.2×5.0×1.0mm 的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。小型封裝往往要在性能、輸出選擇和頻率選擇之間作出折衷。
工作環境

振蕩器實際應用的環境需要慎重考慮。例如，高的振動或沖擊水平會給振蕩器帶來問題。除了可能產生物理損壞，振動或沖擊可在某些頻率下引起錯誤的動作。這些外部感應的擾動會產生頻率跳動、增加噪聲份量以及間歇性振蕩器失效。對于要求特殊EMI 兼容的應用，EMI 是另一個要優先考慮的問題。除了采用合適的P C 母板布局技術，重要的是選擇可提供輻射量最小的時鐘振蕩器。一般來說，具有較慢上升/下降時間的振蕩器呈現較好的EMI 特性。
對于70MHz 以下的頻率，建議使用HCMOS 型的振蕩器。對于更高的頻率，可采用ECL 型的振蕩器。ECL 型振蕩器通常具有最好的總噪聲抑制，甚至在10 至100MHz 的較低頻率下，ECL 型也比其它型的振蕩器略勝一籌
